SCADA софтвер
- Постоји више разлога због којих верујемо да је ово први SCADA софтвер
на простору бивше Југославије, реализован на IBM PC компатибилном рачунару.
- Развој је заснован на ранијим радовима SCADA дизајна реализованих на
VMS систему и PDP11 рачунару, као и iRMX86 систему и Intel i260 рачунару.
- Најбоље што се у 1989. години у Југославији могло набавити, био је
IBM PC компатибилни рачунар са 12MHz i80286 процесором,
1MB RAM меморијом и EGA графичком картом.
- Пројекат је започет прве недеље августа 1989. године и комплетно је завршен
и тестиран крајем марта 1990. године.
- Аквизиција података и управљање процесом реализовано је
преко 16 PLC са Intel MCS-51 (8031) микроконтролерима.
- Комплeтан код писан је у Microsoft C 5.1 под MS DOS 3.3. оперативним системом.
Главне функције

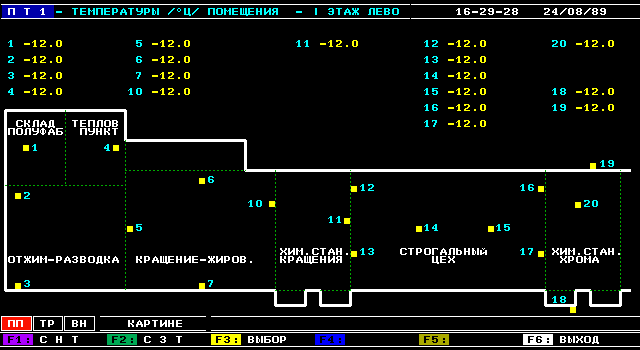

- Аквизиција података и управљање енергентима фабрике
(температура, проток - топла и хладна вода, гас,
техничка вода, електрична енергија и др.).

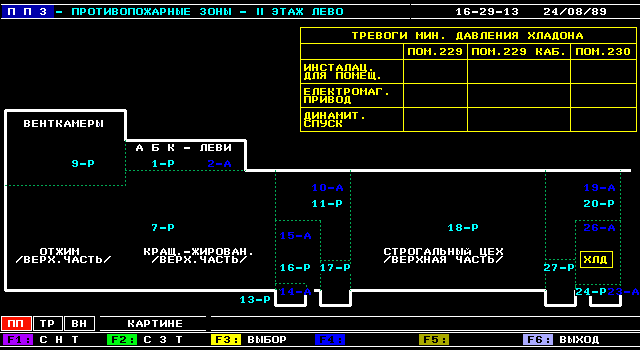

- Надзор и индикација противпожарног система фабрике.
- Управљање клима системом. Активирање ургентног
проветравања целе фабрике у случају технолошке хаварије.
- Надзор над потрошњом електричне енергије. Мерење активне и реактивне снаге.
Упозорење на могућа прекорачења прописане потрошње.
- Комплетна обрада листе потврђених и непотврђених аларма и упозорења.
Технички подаци

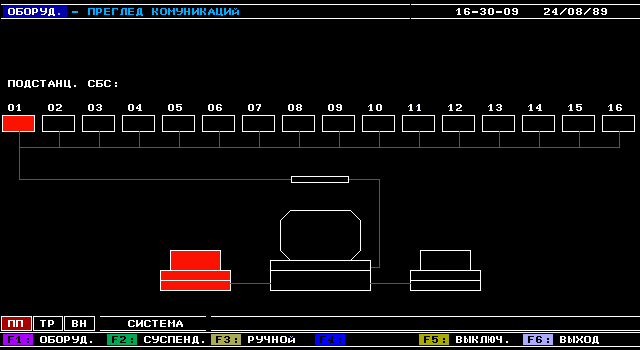

- Контрола третираних процеса и аквизиција података реализована је преко
16 PLC контролера који са централним IBM PC рачунаром комуницирају преко
RS485 интерфејса.
- У систему је 128 аналогних улазних и 64 аналогних контролних сигнала.
- Укупно је имплементрирано и 256 дигиталних улазних и излазних сигнала.
- Систем поседује базу података потрошње електричне енергије.
Мерена је активна и реактивна снага на четири трансформаторске подстанице у фабрици.
|
|
